Cisco Aironet 1242AG AccessPoint als WLAN Bridge

Im folgenden die Konfiguration für einen Cisco Aironet 1242AG AccessPoint, der als WLAN Bridge für ein kleines Netzwerk eingerichtet wurde. Das lokale Netzwerk hat das IP-Netz 192.168.1.0/24. Das Gateway und der DNS-Server haben die IP-Adresse 192.168.1.1 und der Accesspoint selber hat die IP-Adresse 192.168.1.2. Der Accesspoint fungiert zudem als DHCP-Server und verteilt dynamischen IP-Adressen im Bereich von 192.168.1.101 bis 192.168.1.199.

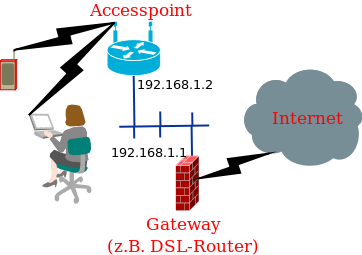

Netzplan


!
version 12.4
no service pad
service timestamps debug datetime msec
service timestamps log datetime msec
service password-encryption
!
hostname accesspoint
!
!
aaa new-model
!
!
aaa authentication login default local
aaa authorization exec default local
!
aaa session-id common
!
resource policy
!
ip subnet-zero
ip dhcp use vrf connected
ip dhcp excluded-address 192.168.1.1 192.168.1.100
ip dhcp excluded-address 192.168.1.200 192.168.1.254
!
ip dhcp pool LAN
   network 192.168.1.0 255.255.255.0
   default-router 192.168.1.1
   dns-server 192.168.1.1
!
!
!
dot11 ssid WLAN
   authentication open
   authentication key-management wpa
   wpa-psk ascii geheimespasswort
!
power inline negotiation prestandard source
!
!
username admin privilege 15 password geheimespasswort
!
bridge irb
!
!
interface Dot11Radio0
 no ip address
 no ip route-cache
 !
 encryption mode ciphers tkip
 !
 ssid WLAN
 !
 station-role root
 no cdp enable
 bridge-group 1
 bridge-group 1 subscriber-loop-control
 bridge-group 1 block-unknown-source
 no bridge-group 1 source-learning
 no bridge-group 1 unicast-flooding
 bridge-group 1 spanning-disabled
!
interface Dot11Radio1
 no ip address
 no ip route-cache
 shutdown
 no dfs band block
 channel dfs
 station-role root
 bridge-group 1
 bridge-group 1 subscriber-loop-control
 bridge-group 1 block-unknown-source
 no bridge-group 1 source-learning
 no bridge-group 1 unicast-flooding
 bridge-group 1 spanning-disabled
!
interface FastEthernet0
 no ip address
 no ip route-cache
 duplex auto
 speed auto
 no cdp enable
 bridge-group 1
 no bridge-group 1 source-learning
 bridge-group 1 spanning-disabled
!
interface BVI1
 ip address 192.168.1.2 255.255.255.0
 no ip route-cache
!
ip http server
ip http authentication aaa
no ip http secure-server
ip http help-path http://www.cisco.com/warp/public/779/smbiz/prodconfig/help/eag
bridge 1 route ip
!
!
!
line con 0
line vty 0 4
!
end
